碟形弹簧

 碟形弹簧特点

●小变形大承载能力
●具有较好的空间利用率
●多片组合容易跟换
●通过不同的组合方式可获得理想的加载特性

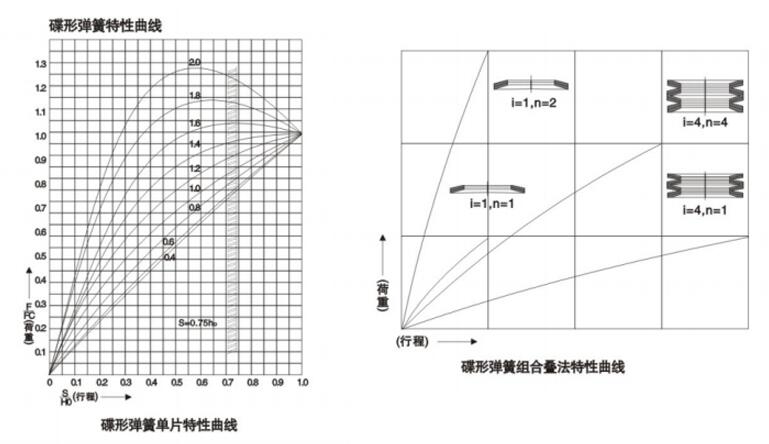

碟形弹簧的特性曲线

●碟形弹簧的负荷与行程关系呈抛物渐减曲线
●渐减曲线弯曲幅度由上ho/t值决定
ho/t≤0.4时，曲线接近直
ho/t≤1时，曲线呈小幅度弯曲
ho/t≤1.5时，曲线呈大幅度弯曲
ho/t> 1.5时，曲线会出现负刚度特性区域
ho/t> 3时，曲线有更大的负刚度特性区域，并且
碟簧的截锥形将突然倒翻过来
●如上图所示，当碟形弹簧的行程大于0.75ho其负荷增加已有限，但对碟簧使用寿命影响很大因此，碟簧使用行程以不超过S=0.75ho为佳
●不同的组合叠法所产生的位移与特性线(如右图)
